Sélection Des Équipements Auxiliaires Dans Les Systèmes D’autoclaves

SÉLECTION DES ÉQUIPEMENTS AUXILIAIRES DANS LES SYSTÈMES D’AUTOCLAVES

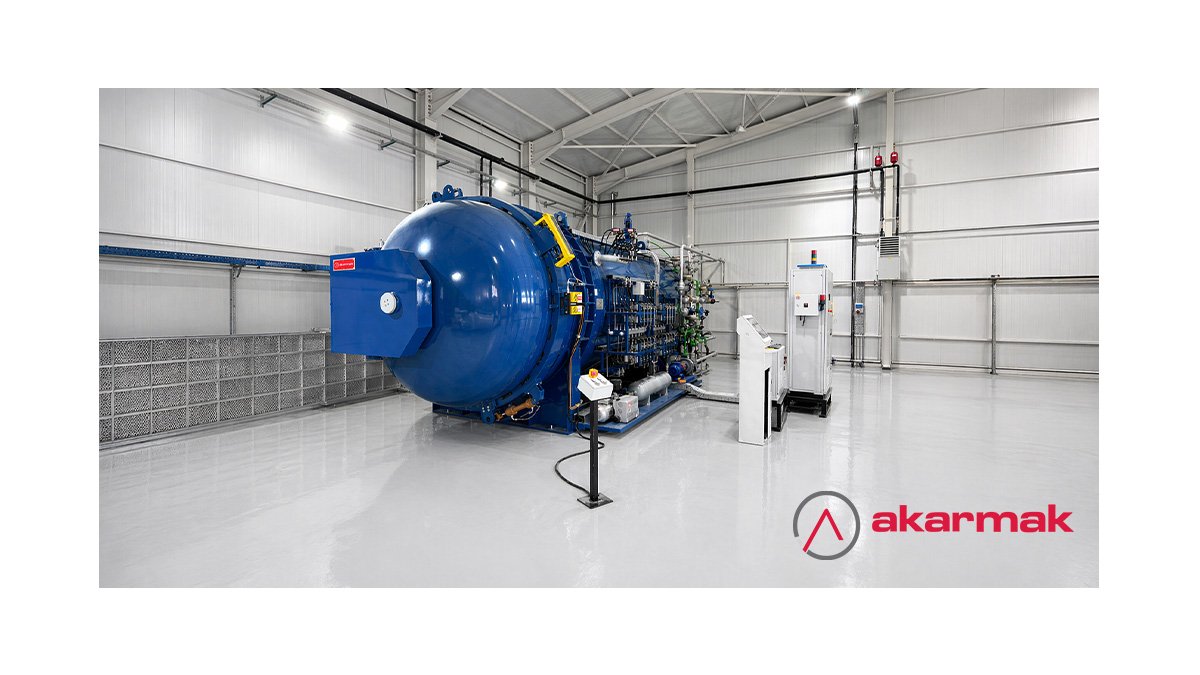

Les autoclaves sont des récipients sous pression fermés capables d’assurer un chauffage et un refroidissement contrôlés à haute pression et à haute température. Ils sont utilisés pour modifier les propriétés physiques ou chimiques des matériaux ou pour assurer la stérilisation.

Bien que les systèmes d’autoclaves soient utilisés à des fins très variées dans différents secteurs industriels, ils peuvent, dans leur forme la plus simple, être classés en fonction de leur environnement de fonctionnement. Dans ce contexte, les autoclaves se divisent en deux groupes principaux :

• Autoclaves fonctionnant à l’air chaud
• Autoclaves fonctionnant à la vapeur

Cette distinction détermine directement non seulement la logique du procédé, mais aussi le type et les priorités des équipements auxiliaires à sélectionner.

1. Autoclaves fonctionnant à l’air chaud

Les autoclaves à air chaud sont des systèmes dans lesquels l’air ou des gaz inertes (comme l’azote) sont utilisés dans l’environnement du procédé. Ce type d’autoclave est généralement préféré dans les applications où l’humidité est indésirable ou affecte négativement la qualité du procédé.

Caractéristiques du procédé :

• Le transfert de chaleur est principalement assuré par convection (circulation d’air assistée par ventilateur).
• Une distribution homogène de la température est d’une importance critique.

Il est possible d’affirmer que la réalisation du procédé sans équipements auxiliaires tels que le système de vide, la tour de refroidissement, les pompes de refroidissement, le compresseur et le silencieux est impossible.

Système de vide

Dans les autoclaves à air chaud, notamment pour les applications de verre balistique, les procédés de polymérisation des composites ou d’autres procédés nécessitant des conditions spécifiques, le contrôle de la température et de la pression seul n’est pas suffisant. Dans de nombreuses applications, un vide appliqué à la pièce (part vacuum) est une exigence critique.

Dans ces applications :

• L’air et les gaz piégés entre les couches de composite ou de verre sont éliminés.
• Une distribution homogène de la résine dans les composites ou du PVB/SGP dans le laminage du verre est assurée.
• La formation de vides est minimisée.

Par conséquent, les équipements suivants sont essentiels pour la qualité du procédé :

• Pompe à vide : doit atteindre rapidement le niveau de vide requis, fournir un vide stable et continu et fonctionner de manière fiable pendant toute la durée du procédé.
• Réservoir de vide : améliore la stabilité du vide, amortit les fluctuations soudaines de pression et permet un fonctionnement plus contrôlé du système.
• Tuyaux et raccords de vide : l’étanchéité est cruciale ; ils doivent résister à des températures élevées et à des environnements chimiques. Les fuites affectent directement la qualité du produit.

La moindre fuite ou une capacité insuffisante du système de vide peut entraîner de graves problèmes de qualité tels que la délamination, la formation de vides et la perte de résistance mécanique des pièces composites.

Tour de refroidissement et pompe de circulation d’eau

Dans les systèmes d’autoclaves, le refroidissement est généralement réalisé à l’aide d’eau. La chaleur extraite du produit ou de l’environnement interne de l’autoclave est transférée via de l’eau en circulation. Des tours de refroidissement ou des systèmes de refroidissement (chillers) sont utilisés pour refroidir cette eau afin de la réutiliser.

Dans les tours de refroidissement ouvertes, l’eau est refroidie par évaporation en contact direct avec l’air ; ces systèmes offrent un rendement élevé et un faible coût d’investissement, mais présentent des inconvénients tels que la consommation d’eau, l’entartrage et les besoins de maintenance. Leurs performances dépendent fortement de la température humide ambiante, ce qui peut limiter leur efficacité dans des climats chauds et humides.

Dans les tours de refroidissement fermées, l’eau de procédé circule en circuit fermé sans contact avec l’environnement extérieur, assurant un fonctionnement plus propre et plus stable, mais avec un coût d’investissement plus élevé.

Les systèmes de refroidissement (chillers) assurent un contrôle précis et constant de la température indépendamment des conditions ambiantes, mais impliquent des coûts d’investissement et d’exploitation élevés ainsi qu’une forte consommation d’énergie.

De manière générale :

• Les tours ouvertes conviennent aux applications à forte capacité et axées sur le coût.
• Les tours fermées sont préférées pour des procédés nécessitant propreté et contrôle.
• Les chillers sont adaptés aux climats chauds ou aux applications nécessitant un contrôle thermique précis.

Quelle que soit la solution choisie, la qualité de l’eau est un paramètre critique. Une mauvaise qualité de l’eau entraîne trois problèmes principaux : entartrage, corrosion et développement biologique.

Un refroidissement insuffisant affecte directement les performances du procédé et la qualité finale du produit. Il allonge la phase de refroidissement, augmente les temps de cycle et réduit la capacité de production. De plus, un refroidissement non homogène peut provoquer des contraintes internes, des déformations et des défauts structurels.

Des pompes de circulation séparées sont utilisées pour alimenter le système de refroidissement de l’autoclave et celui des moteurs de ventilateurs. Une sélection incorrecte des pompes peut réduire l’efficacité du transfert thermique ou entraîner une consommation d’énergie excessive.

Par conséquent, le choix des pompes doit prendre en compte le débit, les pertes de charge, les conditions de fonctionnement continu et l’efficacité énergétique. La gestion de la qualité de l’eau doit également être assurée par filtration, traitement chimique et contrôle régulier.

Compresseur

Dans les autoclaves à air chaud, le compresseur joue un rôle fondamental en fournissant l’air comprimé nécessaire.

Le compresseur :

• Fournit l’air nécessaire à la pressurisation de l’autoclave
• Aide à maintenir une pression stable pendant le procédé
• Permet le fonctionnement d’équipements pneumatiques

Un compresseur sous-dimensionné augmente les temps de montée en pression et réduit l’efficacité, tandis qu’un compresseur surdimensionné augmente les coûts et la consommation d’énergie.

Dans les applications à haute pression, des systèmes booster peuvent être utilisés pour augmenter la pression. Dans certains cas, l’air est stocké dans des réservoirs haute pression pour gérer les pics de demande.

Dans certaines applications sensibles, l’azote est utilisé à la place de l’air en raison de son caractère inerte, réduisant les risques d’oxydation et d’incendie.

La qualité de l’air est essentielle. L’air comprimé doit être traité à l’aide de sécheurs, filtres et colonnes à charbon actif afin d’éliminer l’humidité, les particules et les vapeurs d’huile.

Une mauvaise qualité de l’air peut entraîner corrosion, défaillances d’équipements et défauts de produit.

Ainsi, le choix du compresseur doit être abordé de manière globale, en tenant compte de la capacité, des besoins en haute pression, des gaz alternatifs et des systèmes de traitement de l’air.

Silencieux

Les silencieux sont utilisés pour réduire le bruit généré lors des opérations de décharge d’air et de dépressurisation. Un silencieux correctement sélectionné permet de réduire le niveau sonore tout en assurant un fonctionnement sûr. Une mauvaise sélection peut entraîner des vibrations et des problèmes de contre-pression.

2. Autoclaves fonctionnant à la vapeur

Les autoclaves à vapeur utilisent de la vapeur saturée ou surchauffée pour assurer le transfert thermique sous haute pression et température. Grâce à la chaleur libérée lors de la condensation, ces systèmes offrent un chauffage rapide et homogène.

Le succès du procédé dépend de la qualité de la vapeur, du contrôle pression-température et de l’uniformité du flux.

Les équipements principaux sont : une chaudière ou un générateur de vapeur, un silencieux et un compresseur.

Chaudière ou générateur de vapeur

Le choix correct de la chaudière ou du générateur de vapeur est essentiel pour les performances du système et la qualité du procédé. La capacité doit être déterminée en fonction du volume de l’autoclave, de la pression de fonctionnement et de la durée du procédé.

La qualité de la vapeur est tout aussi importante ; une vapeur non sèche réduit l’efficacité du transfert thermique et peut compromettre le procédé, notamment en stérilisation.

Les paramètres de sélection incluent la plage de pression, la capacité de modulation, le type de combustible et l’efficacité énergétique.

Le conditionnement de la vapeur est également essentiel : elle doit être séchée et stabilisée à l’aide de séparateurs, sécheurs et filtres. Sinon, l’humidité et les gaz dissous peuvent provoquer corrosion et pertes de performance.

Un mauvais choix de chaudière entraîne des pertes d’énergie, des distributions non homogènes de température et de pression, des temps de cycle prolongés et des problèmes de qualité produit.

Ainsi, le choix de la chaudière et du système de conditionnement de la vapeur doit être traité de manière globale.

Silencieux

Dans les autoclaves à vapeur, les silencieux sont utilisés pour réduire le bruit lors de la décharge de vapeur sous pression et pour contrôler l’écoulement. Une mauvaise sélection peut entraîner des problèmes de contre-pression et de vibrations.

Compresseur

Dans les autoclaves à vapeur, le compresseur joue un rôle secondaire. La pressurisation et le chauffage étant assurés par la vapeur, son impact sur le procédé est limité.

Il est principalement utilisé pour :

• Les mécanismes d’ouverture et de fermeture de la porte
• Le fonctionnement des vannes pneumatiques et des équipements auxiliaires

Bien qu’il n’affecte pas directement la qualité du procédé, il doit être fiable et correctement dimensionné pour assurer la sécurité et le bon fonctionnement du système.

En général, dans les autoclaves à vapeur, le compresseur est considéré comme un équipement auxiliaire plutôt qu’un élément déterminant du procédé.
