OTOKLAV SİSTEMLERİNDE YARDIMCI EKİPMAN SEÇİMİ

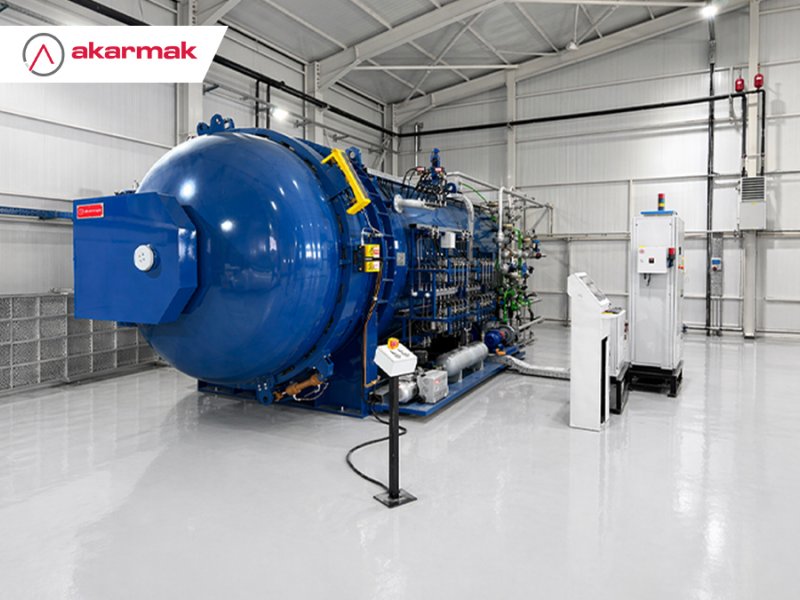

Otoklavlar; yüksek basınç ve sıcaklık altında kontrollü ısıtma/soğutma yapabilen kapalı basınçlı kaplar olup, malzemelerin fiziksel veya kimyasal özelliklerini değiştirmek ya da sterilizasyon sağlamak amacıyla kullanılır.

Otoklav sistemleri farklı endüstrilerde çok çeşitli amaçlarla kullanılsa da, en sade yaklaşım ile, bu sistemleri çalışma ortamına göre sınıflandırabiliriz. Bu bağlamda otoklavlar iki ana gruba ayrılabilir:

• Sıcak hava ile çalışan otoklavlar
• Buhar ile çalışan otoklavlar

Bu ayrım, yalnızca proses mantığını değil, aynı zamanda seçilecek yardımcı ekipmanların türünü ve önceliklerini de doğrudan belirler.

1. Sıcak Hava ile Çalışan Otoklavlar

Sıcak hava otoklavları, proses ortamında hava veya inert gazların (nitrojen vb) kullanıldığı sistemlerdir. Bu tür otoklavlar genellikle nemin istenmediği veya proses kalitesini olumsuz etkilediği uygulamalarda tercih edilir. Proses özellikleri olarak; Isı transferi çoğunlukla konveksiyon (fan destekli hava sirkülasyonu) ile sağlanır. Homojen sıcaklık dağılımı kritik öneme sahiptir.Sıcak hava otoklavlarında vakum sistemi, soğutma kulesi, soğutma pompaları, kompresör ve susturucu gibi destek ekipmanlar olmadan proses yapmanın imkânsız olduğu söylenebilir.

Vakum Sistemi

Sıcak hava otoklavlarında, balistik cam uygulamalarında, kompozit kürleme proseslerinde ya da ihtiyaç duyulan başka proseslerde, yalnızca sıcaklık ve basınç kontrolü yeterli değildir. Birçok uygulamada parça bazlı vakum (part vacuum) uygulanması kritik bir gerekliliktir.

Bu tür uygulamalarda: Kompozit ve ya cam katmanlar arasında hapsolmuş hava ve gazlar uzaklaştırılır, kompozit için reçinenin veya cam laminasyon için PVB/SGP’nin malzeme içerisine homojen şekilde yayılması sağlanır. Void (boşluk) oluşumu minimize edilir. Bu nedenle aşağıdaki ekipmanlar proses kalitesi açısından hayati öneme sahiptir:

• Vakum Pompası, yeterli vakum seviyesine hızlı ulaşabilmeli, stabil ve sürekli vakum sağlayabilmeli ve proses süresince güvenilir çalışmalıdır.

• Vakum Tankı vakum stabilitesini artırır, ani basınç dalgalanmalarını sönümler ve sistemin daha kontrollü çalışmasını sağlar.

• Vakum Hortumları ve Bağlantılar, sızdırmazlık kritik öneme sahiptir, yüksek sıcaklık ve kimyasal ortamlara dayanıklı olmalıdır. Kaçaklar doğrudan ürün kalitesini etkiler

Vakum sistemindeki en küçük kaçak veya yetersiz kapasite, kompozit parçalarda delaminasyon, boşluk oluşumu ve mekanik dayanım kaybı gibi ciddi kalite problemlerine yol açabilir.



Soğutma Kulesi ve Su Sirkülasyon Pompası

Otoklav sistemlerinde soğutma genellikle su ile gerçekleştirilir. Proses sırasında ürün veya otoklav iç ortamından alınan ısı, sirküle eden su aracılığıyla uzaklaştırılır. Isınan bu suyun tekrar kullanılabilmesi için soğutma kuleleri veya chiller sistemleri devreye girer. Otoklav sistemlerinde soğutma genellikle su ile gerçekleştirilir ve bu suyun yeniden kullanılabilmesi için farklı soğutma çözümleri tercih edilir.

Açık tip soğutma kulelerinde su, hava ile doğrudan temas ederek buharlaşma yoluyla soğutulur; bu sistemler yüksek verim ve düşük yatırım maliyeti sunarken su tüketimi, kireçlenme ve bakım ihtiyacı dezavantaj oluşturur. Ancak performansları büyük ölçüde ortamın yaş termometre sıcaklığına bağlı olduğundan, sıcak ve nemli iklimlerde yeterli soğutma sağlamakta zorlanabilirler.

Kapalı tip soğutma kulelerinde proses suyu kapalı devrede dolaşır ve dış ortamla temas etmez; bu sayede daha temiz ve stabil bir çalışma sağlanır ancak yatırım maliyeti daha yüksektir.

Chiller sistemler ise mekanik soğutma ile ortam koşullarından bağımsız olarak sabit ve hassas sıcaklık kontrolü sağlar, fakat çok yüksek yatırım maliyetine sahiptir, yüksek enerji tüketimi ve işletme maliyeti gerektirir.

Genel olarak, yüksek kapasiteli ve maliyet odaklı uygulamalarda açık tip kuleler, daha kontrollü ve temiz proses gereksinimlerinde kapalı tip kuleler, sıcak iklim koşullarında veya hassas sıcaklık kontrolü gereken uygulamalarda ise chiller sistemler daha uygun çözümler olarak öne çıkar.

Soğutma sisteminin tipi ne olursa olsun, su kalitesi tüm sistem performansı açısından kritik bir parametredir. Yetersiz su kalitesi; kireçlenme (scale), korozyon ve biyolojik oluşumlar gibi üç temel probleme yol açar. Suyun sertliği ve çözünmüş mineral içeriği yüksek olduğunda ısı transfer yüzeylerinde kireç tabakası oluşur ve bu durum ısı transfer katsayısını ciddi şekilde düşürür. Benzer şekilde, çözünmüş oksijen, karbondioksit ve uygunsuz pH değerleri metal yüzeylerde korozif etkilere neden olarak boru hatlarında, eşanjörlerde ve ekipman yüzeylerinde malzeme kaybına yol açar.

Bunun yanı sıra, suyun uygun şekilde şartlandırılmaması durumunda bakteri, alg ve diğer mikroorganizmaların çoğalması söz konusu olur. Bu biyolojik oluşumlar sistem içerisinde biyofilm tabakaları oluşturarak hem ısı transferini olumsuz etkiler hem de ekipmanların tıkanmasına neden olabilir. Özellikle Legionella gibi patojen bakterilerin gelişimi açısından uygun ortam oluşması, endüstriyel tesislerde hem operasyonel hem de iş sağlığı açısından ciddi riskler doğurabilir.

Otoklav sistemlerinde soğutmanın yetersiz olması, hem proses performansını hem de nihai ürün kalitesini doğrudan olumsuz etkiler. Yetersiz soğutma durumunda otoklavın soğutma fazı uzar, bu da toplam çevrim sürelerinin artmasına ve üretim kapasitesinin düşmesine neden olur. Ayrıca sıcaklığın kontrollü ve homojen şekilde düşürülememesi, özellikle kompozit, cam ve bazı kauçuk uygulamalarında ürün içerisinde iç gerilmeler, deformasyonlar ve yapısal bozulmalar oluşturabilir.

Sonuç olarak yetersiz soğutma; kalite problemleri, artan fire oranı, daha yüksek enerji tüketimi ve işletme maliyetleri ile kendini gösterir.

Soğutma kule ve sistemlerinin yanı sıra, otoklav soğutma sistemi ve fan motoru soğutma sistemi için gerekli olan soğutma suyunun sağlanması amacıyla, sistemde otoklav ve fan motoru beslemesine yönelik ayrı su sirkülasyon pompaları kullanılır. Pompanın yetersiz debi veya basma yüksekliğinde seçilmesi durumunda, soğutma suyu sistem içerisinde yeterli hızda dolaşamaz ve bu da ısı transferinin düşmesine neden olur. Sonuç olarak otoklavın soğutma süresi uzar, çevrim süreleri artar ve ürün kalitesinde bozulmalar meydana gelebilir. Öte yandan, gereğinden büyük seçilen pompalar ise gereksiz enerji tüketimine, ekipman aşınmasına ve işletme maliyetlerinin artmasına yol açar.

Bu nedenle pompa seçimi yapılırken sistemin debi ihtiyacı, basınç kayıpları, sürekli çalışma koşulları ve enerji verimliliği birlikte değerlendirilmeli, prosese en uygun çözüm belirlenmelidir. Ayrıca su kalitesi yönetimi; filtrasyon, kimyasal şartlandırma, düzenli analiz ve biyolojik kontrol uygulamaları ile sürekli izlenmeli ve sistemin ayrılmaz bir parçası olarak ele alınmalıdır.

Kompresör

Sıcak hava ile çalışan otoklav sistemlerinde kompresör, sistemin ihtiyaç duyduğu basınçlı havanın sağlanmasında kritik rol oynayan temel ekipmanlardan biridir. Otoklav içerisindeki basınçlandırma prosesinin sağlıklı ve kontrollü bir şekilde gerçekleştirilebilmesi için, kompresörün yeterli debi ve basınç kapasitesine sahip olması gerekmektedir.

Bu tür sistemlerde kompresör:
• Otoklavın basınçlandırılması için gerekli havayı sağlar,
• Proses süresince stabil basınç seviyesinin korunmasına katkıda bulunur,
• Bazı uygulamalarda pnömatik ekipmanların çalıştırılmasını destekler.

Yetersiz kapasitede seçilen bir kompresör, hedef basınca ulaşma süresini uzatarak çevrim sürelerini artırır ve proses verimliliğini düşürür.

Öte yandan, gereğinden büyük seçilen kompresörler ise ilk yatırım maliyetini artırmanın yanı sıra gereksiz enerji tüketimine neden olur. Bu nedenle kompresör seçimi yapılırken sistemin basınç ihtiyacı, hava tüketim profili, sürekli çalışma koşulları ve enerji verimliliği birlikte değerlendirilmelidir.

Yüksek basınç gerektiren uygulamalarda, standart kompresörlerin sağladığı basınç seviyesinin yeterli olmadığı durumlarda booster (basınç yükseltici) sistemler devreye alınır. Booster sistemler mevcut basınçlı havayı daha yüksek seviyelere çıkararak proses gereksinimlerini karşılar. Bununla birlikte bazı yüksek basınçlı uygulamalarda, booster çıkışındaki hava doğrudan kullanılmak yerine yüksek basınçlı hava tanklarında depolanır. Bu yaklaşım sayesinde ani ve yüksek debili basınç talepleri karşılanabilir, sistemde basınç dalgalanmaları minimize edilir ve kompresör ile booster daha stabil koşullarda çalıştırılabilir. Aynı zamanda pik yüklerin dengelenmesi ile enerji verimliliği de artırılabilir.

Bazı hassas uygulamalarda ise basınçlandırma için hava yerine azot kullanımı tercih edilir. Azot gazı inert yapısı sayesinde oksidasyon riskini ortadan kaldırır ve özellikle yüksek sıcaklıkta çalışan proseslerde malzeme yüzeylerinin korunmasına katkı sağlar. Bunun yanı sıra azot, ortam içerisindeki oksijen konsantrasyonunu düşürerek yanma reaksiyonlarını engeller ve yangın riskini önemli ölçüde azaltır. Bu özellik, özellikle yanıcı veya hassas malzemelerin işlendiği otoklav uygulamalarında kritik bir güvenlik avantajı sunar. Ayrıca nem içermemesi ve daha stabil bir gaz yapısına sahip olması nedeniyle proses kontrolü açısından da avantaj sağlar.

Basınçlı hava sistemlerinde hava kalitesi, en az basınç ve debi kadar kritik bir parametredir. Kompresörden çıkan hava; nem, yağ buharı ve partikül içerebilir. Bu kirleticiler otoklav içerisinde hem ekipmanlara zarar verebilir hem de ürün kalitesini olumsuz etkileyebilir. Bu nedenle hava hattında uygun şartlandırma ekipmanlarının kullanılması zorunludur.

Havanın nem içeriğini düşürmek için kurutucu sistemler (refrigerant veya desikant tip) kullanılmalı, partikül ve yağ aerosollerini tutmak için çok kademeli filtre sistemleri uygulanmalıdır. Özellikle yağ enjeksiyonlu kompresörlerin kullanıldığı sistemlerde, yağ buharının tamamen uzaklaştırılması büyük önem taşır. Bu noktada aktif karbon kuleleri kullanılarak hava içerisindeki yağ buharı ve koku bileşenleri adsorbe edilir ve daha temiz bir hava kalitesi elde edilir.

Yetersiz hava şartlandırması; hatlarda korozyon, valf ve ekipmanlarda arızalar, proses içerisinde kontaminasyon ve ürün yüzeylerinde kalite problemleri gibi ciddi sonuçlara yol açabilir.

Sonuç olarak, kompresör seçimi yalnızca kapasite açısından değil; yüksek basınç ihtiyaçları (booster sistemler ve yüksek basınçlı tank entegrasyonu), alternatif gaz kullanımı (azot) ve hava şartlandırma altyapısı (kurutucu, filtre ve karbon kuleleri) ile birlikte bütüncül bir yaklaşımla ele alınmalıdır. Bu yaklaşım, hem sistem güvenilirliğini artırır hem de proses kalitesinin sürdürülebilirliğini sağlar.

Susturucu

Otoklav sistemlerinde susturucular, özellikle hava tahliyesi ve basınç boşaltma süreçlerinde oluşan yüksek seviyedeki gürültüyü azaltmak amacıyla kullanılan önemli yardımcı ekipmanlardır. Doğru seçilmiş bir susturucu, havanın kontrollü şekilde genleşmesini sağlayarak ses seviyesini düşürürken aynı zamanda sistem güvenliğine katkıda bulunur. Yetersiz kapasitede veya hatalı tasarlanmış susturucular ise gürültüyü yeterince azaltamaz, titreşim ve geri basınç problemlerine yol açabilir. Bu nedenle susturucu seçimi yapılırken tahliye debisi, basınç seviyesi, sıcaklık ve montaj noktası gibi parametreler dikkate alınmalıdır.



2. Buhar ile Çalışan Otoklavlar

Buhar ile çalışan otoklavlar, proses ortamında doymuş veya kızgın buhar kullanarak yüksek basınç ve sıcaklık altında ısı transferi sağlayan kapalı basınçlı sistemlerdir. Buharın yoğuşma sırasında açığa çıkardığı yüksek ısı transfer kabiliyeti sayesinde, bu sistemler hem hızlı hem de homojen ısıtma imkânı sunar. Buharlı otoklavlarda proses başarısı büyük ölçüde buharın kalitesine, basınç-sıcaklık kontrolüne ve sistem içerisindeki akışın homojenliğine bağlıdır. En sade haliyle, buhar ile çalışan otoklavlarda kullanılması gereken ekipmanlar buhar kazanı veya jeneratörü, susturucu, kompresör sayılabilir.

Buhar Kazanı veya Jeneratörü

Buhar ile çalışan otoklavlarda en kritik ekipmanlardan biri olan buhar kazanı veya buhar jeneratörünün doğru seçimi, sistem performansı ve proses kalitesi açısından belirleyici rol oynar. Öncelikle kazan kapasitesi, otoklavın hacmi, çalışma basıncı ve proses süresi dikkate alınarak belirlenmelidir; yetersiz kapasite, istenilen basınç ve sıcaklık değerlerine ulaşamamaya ve çevrim sürelerinin uzamasına neden olur. Bunun yanında buhar kalitesi de en az kapasite kadar önemlidir; sıcak ve doymuş buhar üretilememesi durumunda sistemde yoğuşma artar, ısı transfer verimi düşer ve özellikle sterilizasyon uygulamalarında proses başarısız olabilir.

Kazan seçiminde ayrıca çalışma basıncı aralığı, yük değişimlerine cevap verebilme kabiliyeti (modülasyon), yakıt tipi (doğalgaz, elektrik vb.) ve enerji verimliliği gibi parametreler de dikkate alınmalıdır. Merkezi buhar kazanları büyük tesisler için uygunken, daha küçük veya bağımsız sistemlerde buhar jeneratörleri daha hızlı devreye girme ve daha kompakt yapı avantajı sunar. Ayrıca besi suyu kalitesi, blöf sistemi ve otomasyon seviyesi de kazan ömrü ve işletme maliyetleri üzerinde doğrudan etkilidir.

Buhar üretimi kadar önemli bir diğer konu da buharın şartlandırılmasıdır. Kazandan çıkan buharın hat boyunca uygun separatörler, kurutucular ve filtreler ile nemden arındırılması, basınç ve sıcaklık değerlerinin proses gereksinimlerine göre stabilize edilmesi gerekir. Aksi halde buhar içerisinde taşınan su damlacıkları ve çözünmüş gazlar, hem ısı transfer performansını düşürür hem de sistem ekipmanlarında istenmeyen etkiler oluşturur. Özellikle oksijen ve karbondioksit gibi gazların varlığı ile birlikte yetersiz su kimyası kontrolü, boru hatlarında, eşanjörlerde ve otoklav içerisinde korozif etkilere yol açabilir. Bu korozyon zamanla ekipman yüzeylerinde malzeme kaybına, partikül oluşumuna ve hatta sterilizasyon proseslerinde kontaminasyon riskine neden olabilir. Bu nedenle uygun kimyasal şartlandırma (örneğin oksijen tutucular, pH düzenleyiciler) ve mekanik buhar kurutma yöntemleri birlikte değerlendirilmelidir.

Sonuç olarak, doğru seçilmemiş bir buhar kazanı yalnızca enerji kayıplarına değil, aynı zamanda otoklav içerisinde dengesiz sıcaklık ve basınç dağılımına, proses sürelerinin uzamasına ve nihai ürün kalitesinde ciddi problemlere yol açabilir. Buhar kalitesi ve şartlandırma süreçleriyle birlikte ele alınmayan bir sistemde, korozyon ve ekipman ömrü problemleri kaçınılmaz hale gelir. Bu nedenle kazan seçimi ve buhar şartlandırma altyapısı, otoklav sistem tasarımının en kritik mühendislik adımlarından biri olarak bütüncül bir yaklaşımla ele alınmalıdır.

Susturucu

Buharlı otoklavlarda kullanılan susturucular, sıcak hava otoklavlarında hava için olduğu gibi, yüksek basınçlı buharın atmosfere tahliyesi sırasında oluşan gürültüyü düşürmek ve akışı kontrollü hale getirmek amacıyla kullanılır. Tahliye debisine uygun seçilmemesi durumunda geri basınç ve titreşim gibi operasyonel sorunlar oluşabilir.

Kompresör

Buhar ile çalışan otoklav sistemlerinde kompresör, yardımcı ekipmanlar arasında yer almakla birlikte, sıcak hava ile çalışan sistemlerdeki kadar kritik bir rol üstlenmez. Bu tür otoklavlarda basınçlandırma ve ısıtma prosesleri doğrudan buhar aracılığıyla sağlandığından, kompresörün proses üzerindeki etkisi sınırlıdır. Kompresör genellikle; otoklav kapağının açma-kapama mekanizmalarının kontrolü, pnömatik vanaların çalıştırılması ve benzeri yardımcı fonksiyonlar için kullanılır. Bu nedenle sistemin ana proses performansına doğrudan etki etmez. Bununla birlikte, kompresörün güvenilir ve yeterli kapasitede seçilmesi, özellikle operasyonel güvenlik ve ekipmanların sorunsuz çalışması açısından önemlidir. Yetersiz veya dengesiz hava temini, kapak mekanizmalarında gecikmelere ya da kontrol elemanlarında hatalı çalışmalara neden olabilir. Ancak genel değerlendirmede, buhar otoklavlarında kompresör, prosesin kalitesini belirleyen ana ekipmanlardan ziyade destekleyici bir unsur olarak konumlandırılır.
