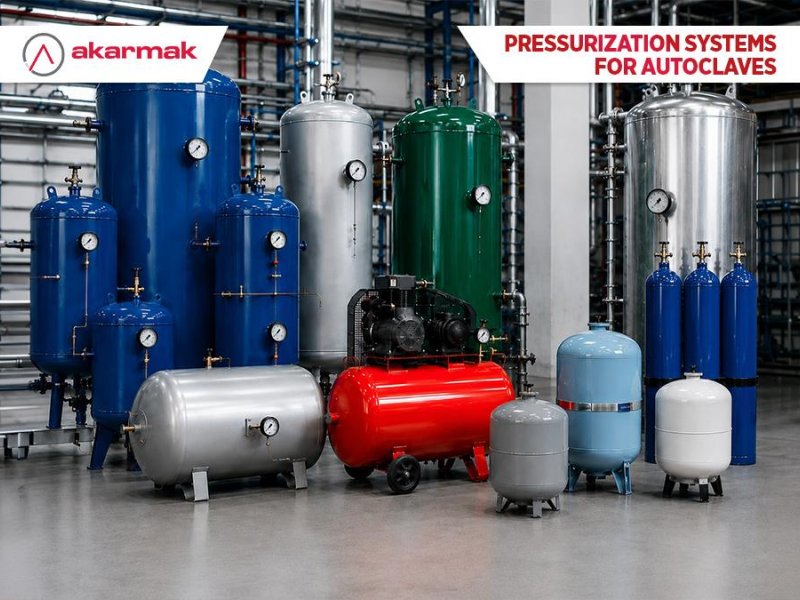

Otoklavlarda Basınçlandırma Sistemleri: Proses Gereksinimlerine Göre Doğru Çözümün Seçilmesi

Otoklavlar, basınçlı kap standartlarına göre üretilen ve kontrollü sıcaklık ile basıncın bir arada uygulanabildiği endüstriyel ekipmanlardır. En basit tanımıyla, yüksek basınç altında çalışan özel fırınlar olarak düşünülebilirler. Ancak bir otoklavın performansını belirleyen en önemli unsurlardan biri, içerisinde oluşturulan basıncın hangi yöntemle sağlandığıdır.

Farklı endüstrilerde kullanılan otoklavlar, proses gereksinimlerine bağlı olarak farklı basınçlandırma sistemlerine ihtiyaç duyar. Genel olarak otoklavlarda kullanılan basınçlandırma yöntemleri iki ana grupta incelenebilir:

• Doymuş buhar ile basınçlandırma
• Gaz veya sıvı akışkanlar ile basınçlandırma

Doymuş Buhar ile Basınçlandırma

Otoklavlarda kullanılan en yaygın yöntemlerden biri doymuş buhar ile basınçlandırmadır. Bu sistemde buhar kazanlarında üretilen doymuş buhar, minimum enerji kaybı ile otoklav içerisine aktarılır ve doğrudan proses ortamını basınçlandırır.

Doymuş buharın önemli bir avantajı, basınç oluştururken aynı zamanda ısı transferini de sağlamasıdır. Çünkü doymuş buhar koşullarında basınç ve sıcaklık birbirine doğrudan bağlıdır. Böylece ek bir ısı transfer ortamına ihtiyaç duyulmadan hem sıcaklık hem de basınç elde edilir.

Bu yöntem özellikle;

• Gaz beton otoklavları
• Ahşap emprenye otoklavları
• Sterilizasyon otoklavları
• Kauçuk vulkanizasyon otoklavlarının önemli bir bölümü

gibi uygulamalarda tercih edilmektedir.

Doymuş buharın bir diğer avantajı ise silindirik basınç kabı içerisinde doğal olarak homojen şekilde yayılabilmesidir. Bu nedenle genellikle ilave sirkülasyon fanlarına ihtiyaç duyulmaz ve otoklavın her bölgesinde benzer proses koşulları elde edilir.

Gaz ile Basınçlandırma Sistemleri

Bazı proseslerde buhar kullanımı uygun değildir. Bu durumda basınçlandırma, hava, azot, argon, helyum veya karbondioksit gibi gazlar ile gerçekleştirilir.

Bu yöntemin yaygın olarak kullanıldığı uygulamalar arasında;

• Cam laminasyon otoklavları
• Kompozit kürleme otoklavları
• Balistik otoklavlar
• Bazı kauçuk vulkanizasyon prosesleri

yer almaktadır.

Gaz ile basınçlandırılan sistemlerde önemli bir farklılık ortaya çıkar. Gazların doğal konveksiyon ile sağladığı ısı transferi çoğu endüstriyel proseste yeterli sıcaklık üniformitesi sağlayamaz. Bu nedenle zorlanmış sirkülasyon fanları kullanılır. Buradaki gerçek fark; buharda yoğuşma ile gerçekleşen çok yüksek gizli ısı transferi ve havanın yalnızca duyulur ısı taşımasıdır. Bu nedenle otoklav içerisinde yüksek basınç altında çalışabilen sirkülasyon fanları ve fan motorları kullanılır. Böylece ısıtıcılar tarafından üretilen sıcak hava sürekli dolaştırılarak sıcaklık homojenliği sağlanır.

Basınçlandırmada kullanılacak gazın seçimi tamamen proses gereksinimlerine bağlıdır. Örneğin cam laminasyon proseslerinde sıcaklıklar genellikle 160°C ve basınçlar yaklaşık 13 bar seviyelerinde kaldığından sıkıştırılmış hava ekonomik ve yeterli bir çözüm sunar.

Buna karşılık yüksek sıcaklık ve yüksek basınç gerektiren termoplastik kompozit kürleme uygulamalarında genellikle azot tercih edilir. Azot kullanımının temel nedeni, ortam içerisindeki oksijen miktarını azaltarak yangın ve oksidasyon risklerini minimum seviyeye indirmektir.

Proses ihtiyaçlarına göre karbondioksit, argon veya helyum gibi farklı gazlar da kullanılabilmektedir.

Sıvı ile Basınçlandırma Sistemleri

Basınç seviyesi arttıkça gazın sıkıştırılması için gereken enerji ve depolama altyapısı büyür. Belirli bir noktadan sonra sıvı ile basınçlandırma ekonomik avantaj sağlayabilir. Bu tür uygulamalarda sıvı ile basınçlandırma yöntemleri tercih edilir.

Özellikle kalın kesitli kompozit parçalar ve bazı balistik uygulamalarda kullanılan bu sistemlerde otoklav genellikle dikey olarak tasarlanır. Basınç kabının içerisindeki tüm hava tahliye edilir ve hacim tamamen su veya prosese uygun başka bir sıvı ile doldurulur.

Mühendislik hesaplarında sıvılar çoğu durumda pratik olarak sıkıştırılamaz kabul edildiğinden, kapalı hacme ilave sıvı gönderilmesi çok yüksek basınçların elde edilmesini sağlar. Bu yöntem sayesinde gaz sistemlerine kıyasla çok daha yüksek basınç seviyelerine güvenli şekilde ulaşılabilir.

Basınçlandırma Sistemlerinin Çalışma Prensipleri

Direkt Buhar ile Basınçlandırma

Bu sistemlerde basınçlandırma için doğrudan buhar kazanından gelen doymuş buhar kullanılır. Buhar kazanları elektrik, doğal gaz, kızgın yağ veya sıvı yakıt sistemleri ile çalıştırılabilir.

Sıkıştırılmış Hava ile Basınçlandırma

Sistem genel olarak;

• Kompresör
• Hava kurutucu
• Filtrasyon ekipmanları
• Borulama sistemi
• Buffer tanklar

gibi bileşenlerden oluşur. Bu tarz sistemlerde basınçlandırma rampasının, yani dakikada artacak yada azalacak basıncın prosese göre dikkatlice seçilmesi kritik önem taşır. Kürlenme, laminasyon yada vulkanizasyon işleminin gerekliliklerine göre bu rampa çoğunlukla 0,2bar/dk ile 0,5bar/dk arasında olur. Belirlenen tüm ekipmanlar ve tesisat bu belirtilen rampaya uygun bir şekilde tasarlanır ve üretilir.Daha yüksek basınç gerektiren uygulamalarda ise hava, booster kompresörler aracılığıyla 40 bar, 100 bar veya hatta 300 bar seviyelerine kadar yükseltilerek yüksek basınç depolama tanklarında saklanır. Otoklav ihtiyaç duyduğu havayı bu depolama tanklarından alır.

Azot ve Diğer Gazlar ile Basınçlandırma

Gaz ile basınçlandırma sistemlerinde üç temel yaklaşım bulunmaktadır.

İlk yöntem, yüksek basınçlı tüpler içerisinde depolanan gazın doğrudan kullanılmasıdır. Bu yöntem düşük tüketimli tesislerde oldukça pratiktir.

İkinci yöntem, gaz jeneratörleri kullanılarak gazın tesis içerisinde üretilmesidir. Örneğin azot jeneratörlerinde sıkıştırılmış hava özel filtreleme sistemlerinden geçirilerek azot ayrıştırılır ve diğer gazlar sistem dışına atılır. Elde edilen azot yeterli basınca sahipse doğrudan otoklava gönderilir; değilse booster kompresörler yardımıyla yüksek basınç depolama tanklarına aktarılır.

Üçüncü yöntem ise sıvı gazların kullanılmasıdır. Sıvı azot veya sıvı karbondioksit gibi kriyojenik akışkanlar kontrollü şekilde buharlaştırılarak çok büyük hacim artışları elde edilir. Örneğin yaklaşık -196°C sıcaklıktaki sıvı azot gaz fazına geçtiğinde hacmi yaklaşık 700 kat artar. Bu özellik hem yüksek basınç oluşturulmasında hem de inert atmosfer sağlanmasında kullanılabilir.

Sıvı ile Basınçlandırma

Su, yağ veya benzeri sıvılar kullanılarak yapılan basınçlandırmada sistem içerisindeki tüm gaz boşaltılır ve hacim tamamen sıvı ile doldurulur. Daha sonra yüksek basınç pompaları yardımıyla sisteme ilave sıvı gönderilir. Sıvının sıkıştırılamaz yapısı nedeniyle çok yüksek basınç seviyeleri elde edilir.

Sonuç

Otoklavlarda kullanılan basınçlandırma sistemi, doğrudan proses gereksinimlerine bağlı olarak belirlenir. Doymuş buhar, sıkıştırılmış hava, azot ve diğer proses gazları veya sıvı sistemleri; her biri farklı sıcaklık, basınç, güvenlik ve ürün kalitesi gereksinimlerine cevap vermektedir.

Bu nedenle yeni bir otoklav yatırımı planlanırken yalnızca hedef basınç değeri değil; proses sıcaklığı, ürün yapısı, güvenlik gereksinimleri, işletme maliyetleri ve enerji tüketimi de değerlendirilerek en uygun basınçlandırma teknolojisinin seçilmesi gerekir.
